Opel Astra: Bagageruimte

Afhankelijk van de uitrusting is de achterbank in twee of drie delen verdeeld. U kunt alle delen neerklappen.

Voer zo nodig onderstaande stappen uit voordat u de achterbank neerklapt:

• 5-deurs hatchback: verwijder de bagageruimte-afdekking .
• Sports Tourer: verwijder het rolscherm .

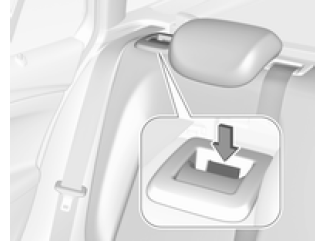

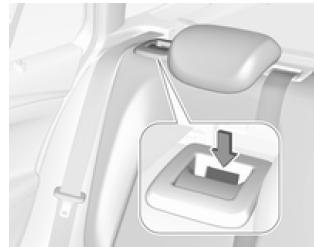

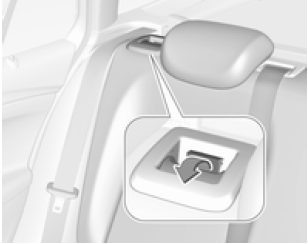

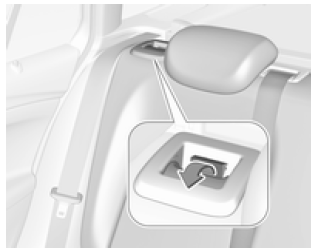

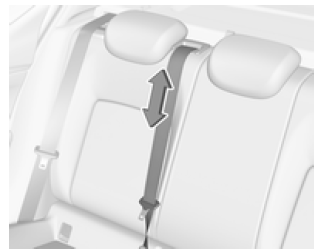

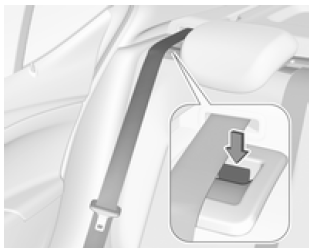

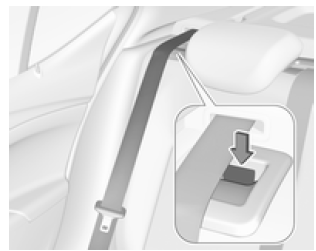

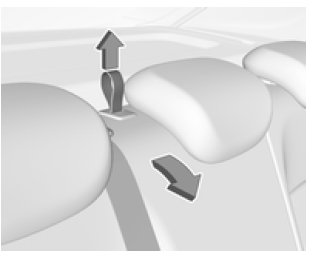

• Duw de hoofdsteunen omlaag door de pal in te drukken en ingedrukt te houden .

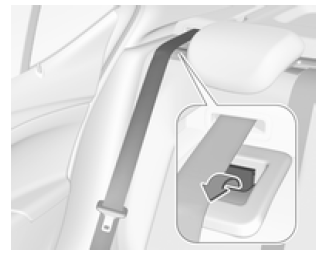

• Verwijder de achterste hoofdsteunen, zodat de rugleuningen volledig op de zittingen kunnen rusten .

Verlenging bagageruimte (tweedelige achterbank), 5-deurs hatchback

• Veiligheidsgordels van de buitenste zitplaatsen door zijdelingse houders leiden om beschadiging te voorkomen. Bij het neerklappen van de rugleuningen de veiligheidsgordels mee omlaagtrekken.

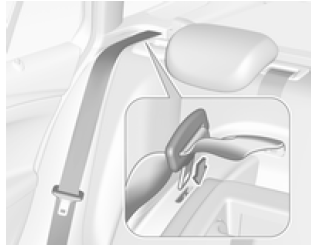

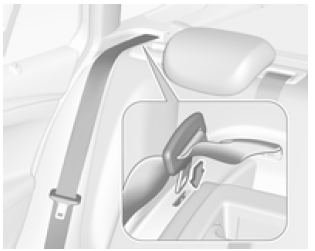

• Trek aan één kant of beide buitenste kanten aan de ontgrendelingshendel en klap de rugleuningen neer op de zitting.

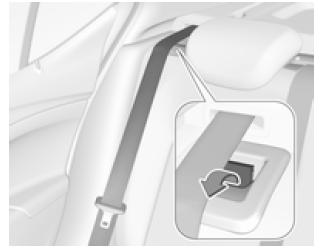

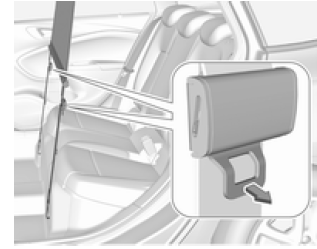

• De veiligheidsgordel uit de rugleuninggeleider nemen en achter de houder plaatsen zoals afgebeeld in de illustratie.
• U klapt de rugleuningen weer omhoog door deze zo ver rechtop te zetten dat ze hoorbaar vastklikken.

De rugleuningen zijn goed vergrendeld wanneer het rode merkteken dichtbij de ontgrendelingshendel niet meer zichtbaar is.

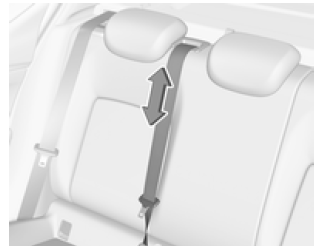

Bij het te snel opklappen van de rugleuning kan de veiligheidsgordel van de middelste zitplaats geblokkeerd raken. Ontgrendel het oprolmechanisme door de veiligheidsgordel in te steken of door deze ongeveer 20 mm naar buiten te trekken en vervolgens los te laten.

Verlenging bagageruimte (driedelige achterbank), 5-deurs hatchback

• Klap de achterste armsteun omhoog.

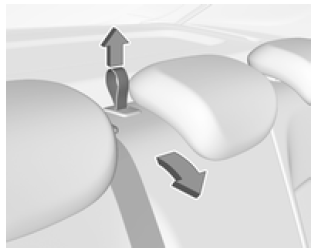

• Trek aan de lus en klap de rugleuning van de middelste zitplaats neer.
• Trek aan één kant of beide buitenste kanten aan de ontgrendelingshendel en klap de rugleuningen neer op de zitting.

• Veiligheidsgordels van de buitenste zitplaatsen door zijdelingse houders leiden om beschadiging te voorkomen. Bij het neerklappen van de rugleuningen de veiligheidsgordels mee omlaagtrekken.

• De veiligheidsgordel uit de rugleuninggeleider nemen en achter de houder plaatsen zoals afgebeeld in de illustratie.
• U klapt de rugleuningen weer omhoog door deze zo ver rechtop te zetten dat ze hoorbaar vastklikken.

De rugleuningen staan goed vergrendeld wanneer de rode merktekens aan beide zijden dicht bij de ontgrendelingshendel niet meer zichtbaar zijn.

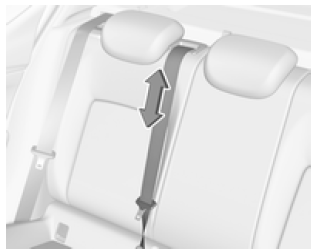

Bij het te snel opklappen van de rugleuning kan de veiligheidsgordel van de middelste zitplaats geblokkeerd raken. Ontgrendel het oprolmechanisme door de veiligheidsgordel in te steken of door deze ongeveer 20 mm naar buiten te trekken en vervolgens los te laten.

Verlenging bagageruimte (tweedelige achterbank), Sports Tourer

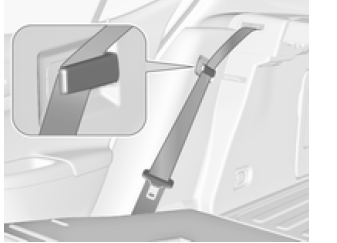

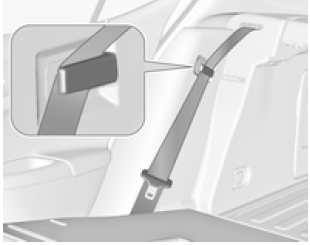

• Plaats de gespen van de buitenste veiligheidsgordels in de houders aan de zijkant om te voorkomen dat de gordels beschadigd raken; zie de afbeelding.

• Trek aan één kant of beide buitenste kanten aan de ontgrendelingshendel en klap de rugleuningen neer op de zitting.
• U klapt de rugleuningen weer omhoog door deze zo ver rechtop te zetten dat ze hoorbaar vastklikken.

De rugleuningen staan goed vergrendeld wanneer de rode merktekens aan beide zijden dicht bij de ontgrendelingshendel niet meer zichtbaar zijn.

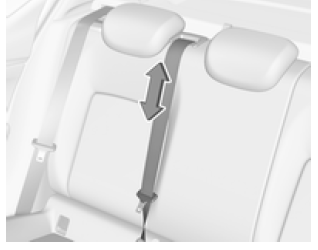

Bij het te snel opklappen van de rugleuning kan de veiligheidsgordel van de middelste zitplaats geblokkeerd raken. Ontgrendel het oprolmechanisme door de veiligheidsgordel in te steken of door deze ongeveer 20 mm naar buiten te trekken en vervolgens los te laten.

Verlenging bagageruimte (driedelige achterbank), Sports Tourer

• Klap de centrale armsteun achterin omhoog.

• Trek aan de lus en klap de rugleuning van de middelste zitplaats neer.

• Plaats de gespen van de buitenste veiligheidsgordels in de houders aan de zijkant om te voorkomen dat de gordels beschadigd raken; zie de afbeelding.

• Trek aan één kant of beide buitenste kanten aan de ontgrendelingshendel en klap de rugleuningen neer op de zitting.

• Of klap de rugleuning neer vanuit de bagageruimte: trek aan de hendel in de linker of rechter zijwand van de bagageruimte om het desbetreffende deel van de rugleuning van de achterbank neer te klappen.

• U klapt de rugleuningen weer omhoog door deze zo ver rechtop te zetten dat ze hoorbaar vastklikken.

De rugleuningen staan goed vergrendeld wanneer de rode merktekens aan beide zijden dicht bij de ontgrendelingshendel niet meer zichtbaar zijn.

Bij het te snel opklappen van de rugleuning kan de veiligheidsgordel van de middelste zitplaats geblokkeerd raken. Ontgrendel het oprolmechanisme door de veiligheidsgordel in te steken of door deze ongeveer 20 mm naar buiten te trekken en vervolgens los te laten.

Opbergruimte achter

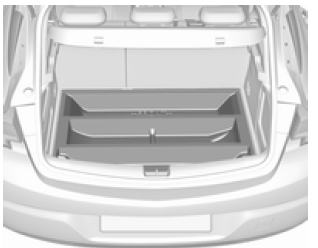

Opbergvak

In de bagageruimte bevindt zich een opbergvak. Verwijder de klep om bij het opbergvak te komen. Vloerplaat bagageruimte.

Bagageruimte-afdekking

Leg niets op de hoedenplank.

5-deurs hatchback

Demonteren

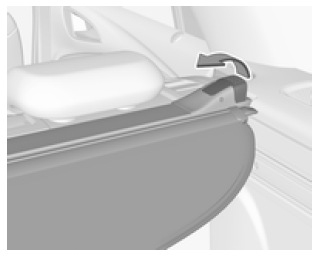

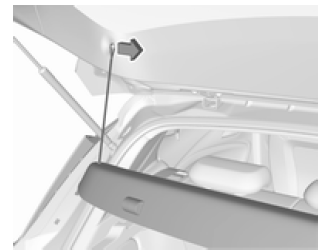

Haak de ophangkoorden los van de achterklep.

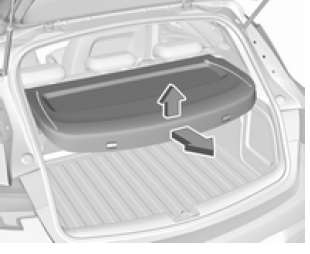

Til de afdekking achteraan op en duw deze vooraan omhoog.

Verwijder het deksel.

Vastmaken Steek de afdekking in de zijgeleiders en klap deze omlaag. Haak de ophangkoorden vast aan de achterklep.

Sports Tourer

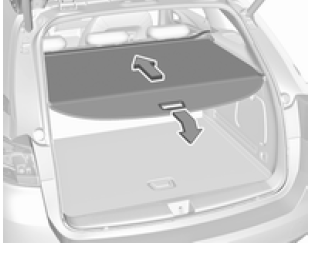

Rolscherm sluiten Trek het rolscherm aan de handgreep naar achteren en omhoog tot het vastklikt in de houders aan de zijkant.

Rolscherm openen

Trek de handgreep aan de achterkant van het rolscherm naar achter en omlaag. Deze rolt automatisch op.

Rolscherm verwijderen

Open het rolscherm.

Trek de ontgrendelingshendel aan de rechterkant omhoog en houd deze vast. Til het rolscherm eerst aan de rechterzijde op en verwijder hem uit de houders.

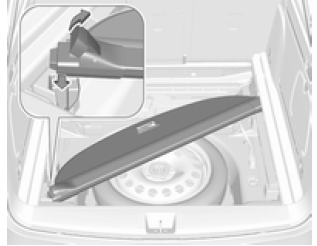

Alle motoruitvoeringen, uitgezonderd CNG: u kunt het verwijderde rolscherm opbergen onder de vloerplaat van de bagageruimte, zoals in de afbeelding wordt getoond. Plaats eerst de linkerzijde van het opgerolde scherm in de uitsparing rechtsvoor, trek de ontgrendelingshendel omhoog en plaats de rechterzijde in de uitsparing rechtsvoor.

Rolscherm plaatsen Plaats de linkerzijde van het rolscherm in de uitsparing, trek de ontgrendelingshendel omhoog, houd de rechterzijde van het rolscherm vast, plaats het in de uitsparing en klik het vast.

Vloerafdekking bagageruimte

Afdekking laadruimte

5-deurs hatchback

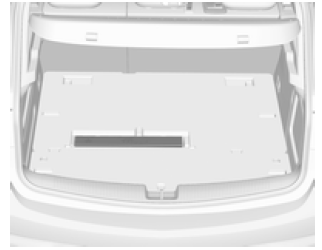

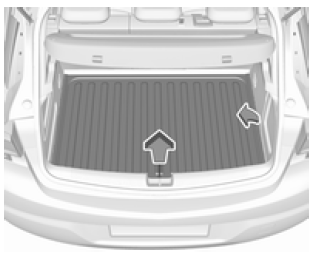

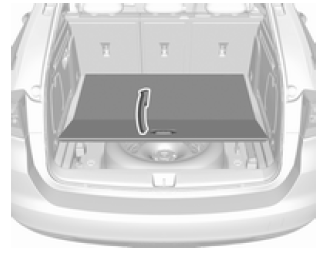

De afdekking in laadruimte kan worden verwijderd. Trek de afdekking aan de achterkant een stukje omhoog en draai hem een beetje naar een kant, alvorens hem te verwijderen.

Sports Tourer

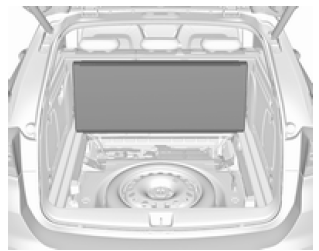

Trek aan de handgreep en klap het achterste deel van de afdekking naar voren.

Plaats de opgevouwen afdekking achter de rugleuning van de achterbank.

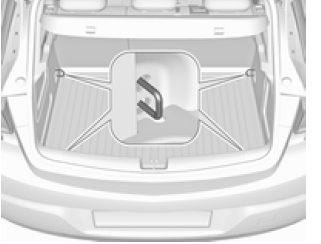

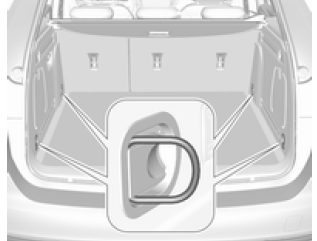

Sjorogen

De sjorogen dienen om voorwerpen vast te zetten, bijv. met spanbanden of een bagagenet.

5-deurs hatchback

Verwijder eerst de vloerplaat van de bagageruimte om bij de sjorogen te komen.

Bij auto's met een reservewiel zijn de sjorogen in de zijwanden aangebracht.

Bij auto's met een bandenreparatieset bevinden de voorste sjorogen zich onder de vloerplaat van de bagageruimte achter de achterbank. U kunt de sjorogen bereiken door de geperforeerde onderdelen van de afdekking met een schroevendraaier te openen. Boordgereedschap.

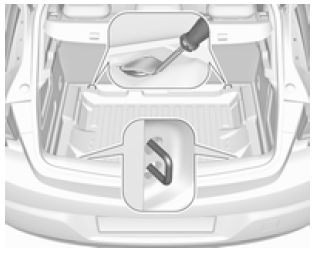

Steek de schroevendraaier door de afdekking (zie de afbeelding) en klap het geperforeerde deel van de afdekking op.

Klap de sjorogen met de schroevendraaier open.

Sports Tourer

De sjorogen voor en achter bevinden zich op de zijwanden. Klap de sjorogen omhoog om ze te gebruiken en klap ze neer als ze niet nodig zijn.

FlexOrganizer

De FlexOrganizer is een flexibel systeem voor de indeling van de bagageruimte.

Het systeem bestaat uit:

• adapters
• nettassen voor de zijwanden
• haken
• service-box
• spanbandenset

De onderdelen worden met adapters of haken in de geleiderails tegen beide zijwanden gemonteerd.

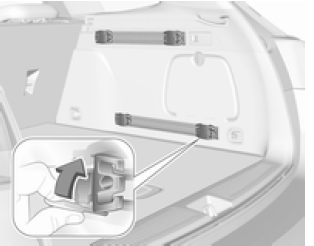

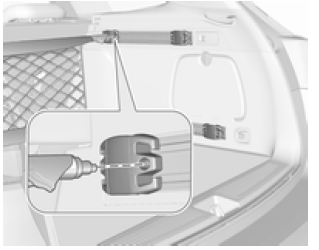

Adapters in de rails monteren

Handgreep openklappen, adapters in de bovenste en de onderste groef van de rail plaatsen en in de gewenste positie brengen. Voor het blokkeren van de adapter de handgreep dichtklappen.

Voor het verwijderen draait u de handgreep omlaag en haalt u de adapter uit de rail.

Variabel afscheidingsnet

Steek de adapters in de gewenste positie in de rails. Voeg beide stanghelften van het net samen.

U monteert het net door de stangen enigszins samen te drukken en ze in de juiste openingen in de adapters te plaatsen.

Om het net te verwijderen drukt u de stangen samen en verwijdert u ze uit de adapters.

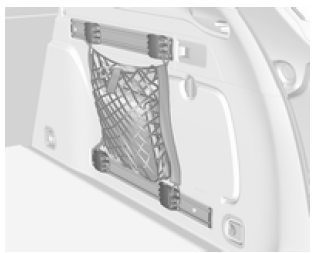

Nettas

Steek de adapters in de gewenste positie in de rails. De nettas kan aan de adapters worden bevestigd.

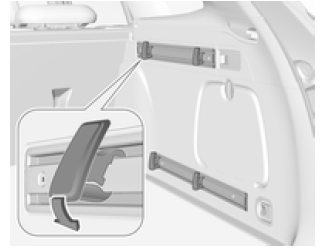

Haken in de rails monteren

Steek de haak in de gewenste positie eerst in de bovenste groef van de rail en duw deze daarna in de onderste groef. Voor het verwijderen trekt u de haak eerst uit de bovenste groef.

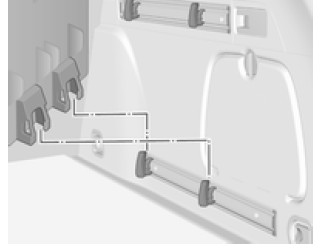

Service-box

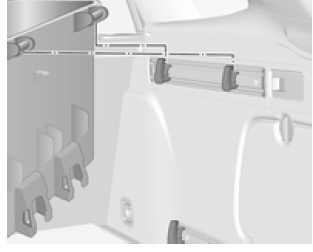

Monteer twee haken in de bovenste rail. Steek de bovenste beugels van de box van bovenaf in de haken.

Of monteer beide haken aan de onderste rail. Steek de onderste beugels van de box van bovenaf in de onderste haken.

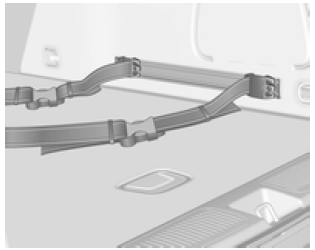

Spanbandenset

Steek de adapters van de spanbandenset in een rail. De spanband mag niet gedraaid zitten.

De spanbandenset wordt geopend met twee sluitingen.

U kunt de riem aantrekken.

Veiligheidsnet

Het veiligheidsnet is beschikbaar bij de Sports Tourer en kan worden geïnstalleerd achter de achterbank of - als de rugleuningen van de achterbank zijn neergeklapt - achter de voorstoelen.

Het is niet toegestaan om personen achter het veiligheidsnet te vervoeren.

Monteren

Achter de achterbank

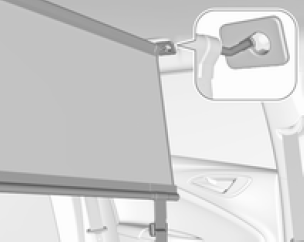

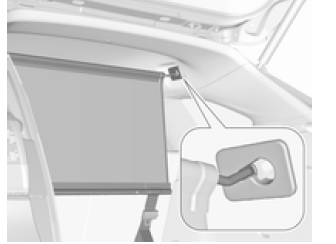

• Boven de achterbank bevinden zich aan weerszijden in het dakframe montageopeningen: klik de stang aan een zijde vast in de opening, druk de stang samen en klik hem vast aan de andere zijde.

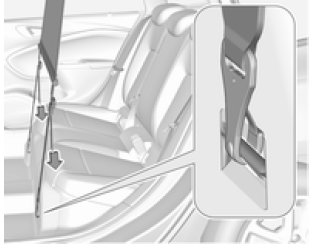

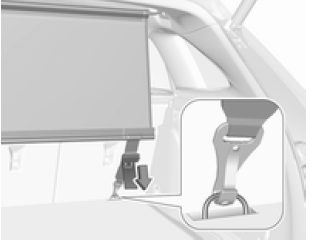

• Bevestig de lussen met de haken van het veiligheidsnet in de ogen aan de onderkant van de vloerplaat van de bagageruimte achter de achterbank. Open de geperforeerde delen aan beide zijden van de vloerplaat met behulp van de schroevendraaier en klap de ogen omhoog om deze te kunnen gebruiken.

  Bevestig de haken in de ogen.

• Beide banden spannen door aan het losse eind te trekken.
• De rugleuning van de achterbank moet omhoog worden gebracht.

Achter de voorstoelen

• Boven de voorstoelen bevinden zich aan weerszijden in het dakframe montageopeningen: klik de stang aan een zijde vast in de opening, druk de stangen samen en klik vast aan de andere zijde.

• Bevestig de banden met de haken van het veiligheidsnet in de ogen in de vloer vóór de achterbank. Druk de geperforeerde delen aan beide zijden van de vloerplaat in om bij de ogen te komen. Bevestig de haken in de ogen.
• Beide banden spannen door aan het losse eind te trekken.
• Duw de hoofdsteunen omlaag en klap de rugleuningen van de achterbank neer.

Verwijderen

Trek aan beide zijden aan de flap bij de spanner om de spanning van de banden te halen. Haal de haken uit de ogen.

Haak de stangen van het veiligheidsnet los van de beugels in het dakframe.

Rol het net op en maak het vast met een band.

Opbergen

Alle motoruitvoeringen, uitgezonderd CNG: u kunt het verwijderde veiligheidsnet opbergen onder de vloerplaat van de bagageruimte.

Gevarendriehoek

5-deurs hatchback

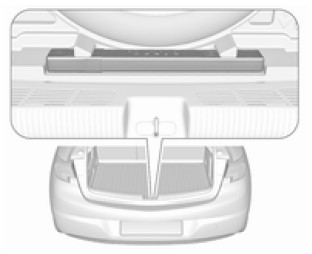

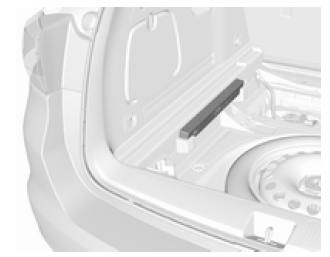

Berg de gevarendriehoek op in de uitsparing vóór de achterklep.

5-deurs hatchback met CNG

Berg de gevarendriehoek op in de uitsparing onder de vloerplaat van de bagageruimte.

Sports Tourer

Berg de gevarendriehoek op in de uitsparing aan de rechter- of linkerzijde onder de vloerplaat van de bagageruimte.

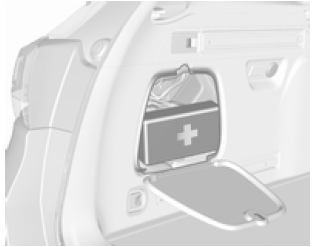

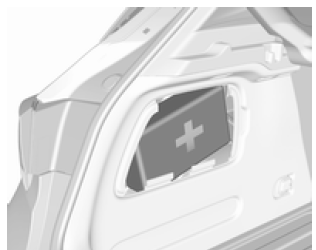

Verbanddoos

Berg de verbanddoos op in het opbergvak in de linker zijwand.

Op de afbeelding is de 5-deurs hatchback te zien.

Ontgrendel en open het deksel om het vak te openen.

Op de afbeelding is de Sports Tourer te zien.

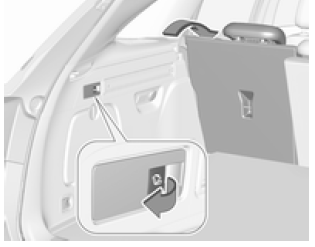

Draai aan de knop om het deksel te openen.
