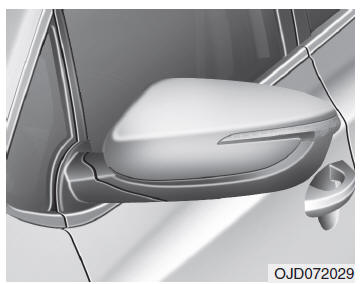

KIA Cee'd: Gloeilamp richtingaanwijzer opzij vervangen

Als de gloeilamp niet brandt, raden u aan het systeem door een officiële Kia-dealer na te laten kijken.

• 5-deurs
• Stationwagon
• 3-deurs
  • Type A
  • Type B

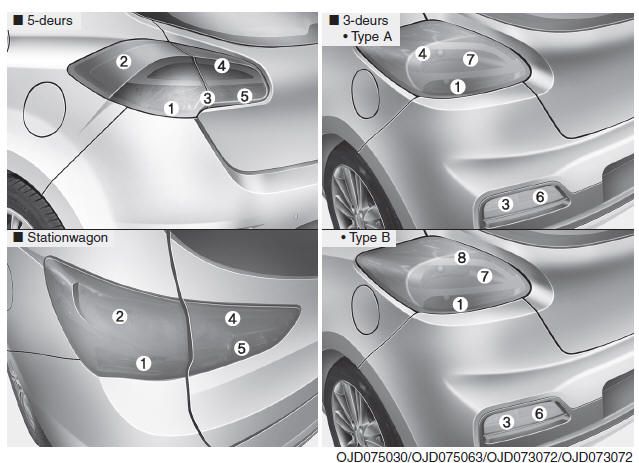

Gloeilamp achterlichtunit vervangen

1. Richtingaanwijzer achter
2. Remlicht/achterlicht
3. Achteruitrijlicht (3-deurs en 5-deurs)
4. Achterlicht of rem-/achterlicht (LED)
5. Mistachterlicht (5-deurs), Mistachterlicht (bestuurderszijde) of achteruitrijlicht (passagierszijde), (stationwagen)
6. Mistachterlicht (3-deurs)
7. Remlicht (3-deurs)
8. Achterlicht (3-deurs)

De werkelijke vorm van de achterlichtunit kan afwijken van de afbeelding.

Lampen buitenzijde

Richtingaanwijzer achter

1. Zet de motor uit.

2. Open de achterklep.

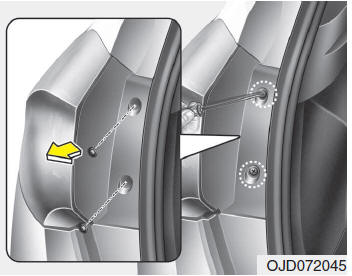

3. Draai de bevestigingsschroeven van de lichtunit los met een kruiskopschroevendraaier.

4. Verwijder de achterlichtunit uit de carrosserie.

• 5-deurs
• Stationwagon
• 3-deurs

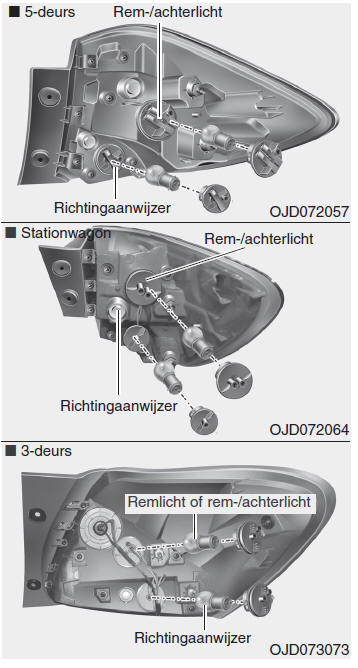

5. Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de lichtunit.

6. Verwijder de lamp uit de fitting door de lamp in te drukken en deze een willekeurige kant op te draaien tot de nokjes van de lamp in lijn liggen met de uitsparingen van de fitting. Trek de lamp uit de fitting.

7. Plaats een nieuwe lamp in de fitting en draai de lamp een willekeurige kant op tot hij vastzit.

8. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit.

Duw de fitting in de lichtunit en draai de fitting een kwartslag rechtsom.

9. Plaats de lichtunit in de carrosserie.

Rem- en achterlicht of achterlicht (LED-type) Als de lamp niet brandt, raden u aan het systeem door een officiële Kia-dealer na te laten kijken.

Lampen binnenzijde (5-deurs en stationwagen)

1. Zet de motor uit

2. Open de achterklep.

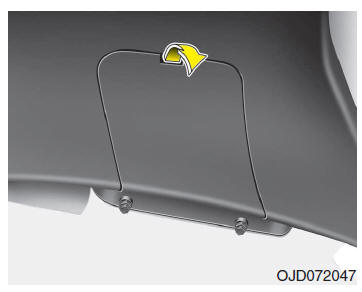

3. Verwijder het deksel met een platte schroevendraaier.

Onderstaande stappen (4 - 6) zijn alleen voor 5-deurs uitvoeringen.

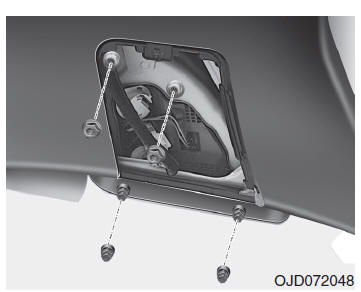

4. Draai de bevestigingsmoeren los.

5. Neem de voedingsstekker los.

6. Verwijder de achterlichtunit uit de carrosserie.

• 5-deurs
• Stationwagon

Het mistachterlicht bevindt zich alleen aan de bestuurderszijde. (stationwagen)

Achterlicht of achterlicht en remlicht (gloeilamptype)

7.Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de lichtunit.

8.Verwijder de lamp uit de fitting door de lamp in te drukken en deze een willekeurige kant op te draaien tot de nokjes van de lamp in lijn liggen met de uitsparingen van de fitting. Trek de lamp uit de fitting.

9.Plaats een nieuwe lamp in de fitting en draai de lamp een willekeurige kant op tot hij vastzit.

10. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit.

Duw de fitting in de lichtunit en draai de fitting een kwartslag rechtsom.

11. Plaats het deksel in het gat.

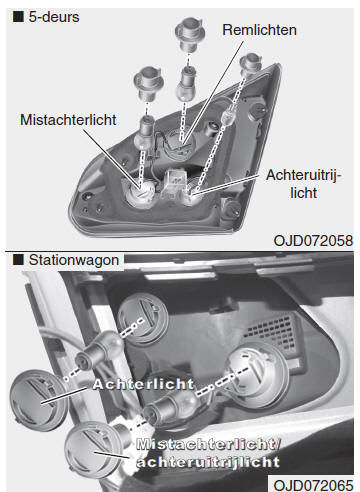

Achteruitrijlicht en mistachterlicht (5-deurs en stationwagen) (indien van toepassing)

7. Verwijder de fitting uit de unit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de unit.

8. Neem de lamp los uit de fitting.

9. Steek een nieuwe lamp in de fitting.

10. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit en de fitting rechtsom te draaien.

11. Plaats de lichtunit in de carrosserie.

Het mistachterlicht bevindt zich alleen aan de bestuurderszijde. (stationwagen)

Mistachterlicht (indien van toepassing)

1. Verwijder het kapje aan de onderkant door de schroeven los te draaien.

2. Steek uw hand in de achterzijde van de achterbumper.

3. Neem de voedingsstekker los.

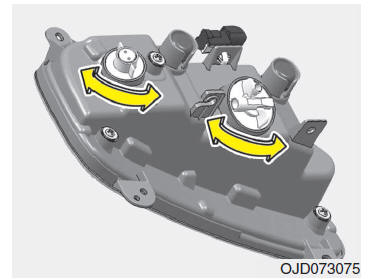

4. Verwijder de lampfitting uit het huis door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen in het huis.

5.Plaats een nieuwe lampfitting in het huis door de nokjes van de fitting uit te lijnen met de uitsparingen in het huis.

Duw de fitting in het huis en draai de fitting rechtsom.

6.Neem de voedingsstekker los.

7.Plaats het kapje aan de onderzijde achter.

AANWIJZING Het mistachterlicht bevindt zich alleen aan de bestuurderszijde (5-deurs, indien van toepassing).

Achterlicht of rem- en achterlicht (LED-type) Als de lamp niet brandt, raden u aan het systeem door een officiële Kia-dealer na te laten kijken.
