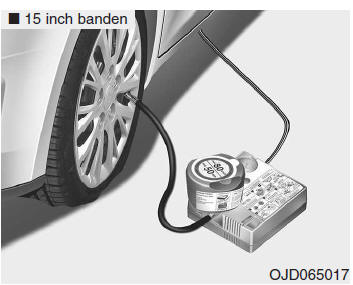

KIA Cee'd: 15, 16 inch banden

Lees voor een veilige bediening de instructies in deze handleiding voor gebruik aandachtig door en volg ze nauwgezet op.

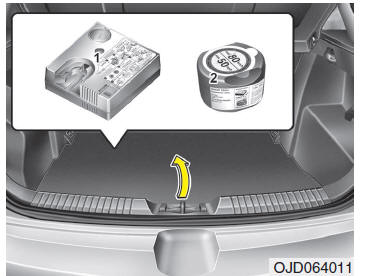

1. Compressor
2. Fles dichtmiddel

Met de Tire Mobility Kit kan de band slechts tijdelijk worden gerepareerd.

We raden u aan het systeem te laten controleren door een officiële Kiadealer.

Introductie

Met het TMK blijft u mobiel, ook na een lekke band.

Het systeem met compressor en dichtmiddel zorgt ervoor dat de meest voorkomende lekken in een personenautoband, veroorzaakt door spijkers enzovoort, effectief gedicht kunnen worden en dat de band na reparatie weer op spanning kan worden gebracht. Nadat u zich ervan overtuigd hebt dat het lek gedicht is, kunt u voorzichtig (maximaal 200 km) met een maximumsnelheid van 80 km/h verder rijden naar een bandenspecialist of een garagebedrijf om de band te laten vervangen.

In sommige gevallen, bij grotere beschadigingen in het loopvlak of in de wangen van de band, kan het gebeuren dat het lek niet afdoende gedicht kan worden.

Een te lage bandenspanning heeft een negatieve invloed op de prestaties van de band. Daarom moet u abrupte stuurbewegingen of andere manoeuvres vermijden, vooral als de auto zwaar beladen is of als er een aanhanger getrokken wordt.

De Tire Mobility Kit is niet ontworpen of bedoeld voor een permanente reparatie van een band en mag maar voor 1 band gebruikt worden. Deze handleiding laat u stap voor stap zien hoe u op een eenvoudige en betrouwbare manier een lekke band kunt repareren. Lees het hoofdstuk 'Aanwijzingen voor een veilig gebruik van het Tire Mobility Kit'.

Aanwijzingen voor een veilig gebruik van de Tire Mobility Kit

• Breng uw auto tot stilstand op een veilige plaats, zodat u bij het werken met het TMK niet gehinderd wordt door het passerende verkeer.
• Activeer de parkeerrem, ook als de auto tamelijk horizontaal staat, zodat de auto niet in beweging kan komen.
• Gebruik de Tire Mobility Kit uitsluitend voor het repareren en op spanning brengen van personenautobanden. Alleen lekken in het loopvlak van de band kunnen met de Tire Mobility Kit worden gerepareerd.
• Verwijder het voorwerp dat het lek heeft veroorzaakt - spijkers, schroeven enzovoort - niet uit de band.
• Gebruik de Tire Mobility Kit in het belang van uw eigen veiligheid niet wanneer het wiel en de velg beschadigd zijn.
• De Tire Mobility Kit kan mogelijk niet effectief worden gebruikt wanneer het lek groter is dan ca. 6 mm.

  We adviseren u contact op te nemen met een officiële Kia-dealer als de band niet gerepareerd kan worden met de Tire Mobility Kit.

• Gebruik de Tire Mobility Kit niet wanneer de band ernstig beschadigd is doordat er te lang is gereden met een lekke band of met een te lage bandenspanning.
• Verwijder het voorwerp dat het lek heeft veroorzaakt - spijkers, schroeven enzovoort - niet uit de band.
• Laat de motor draaien als de auto in een niet-afgesloten ruimte staat.

  Anders kan het gebruik van de compressor er uiteindelijk toe leiden dat de accuspanning te ver daalt.

• Verlies de Tire Mobility Kit tijdens het gebruik niet uit het oog.
• Laat de compressor niet langer dan 10 minuten achter elkaar draaien, omdat hij anders oververhit kan raken.
• Gebruik de Tire Mobility Kit niet bij een buitentemperatuur lager dan - 30ºC.

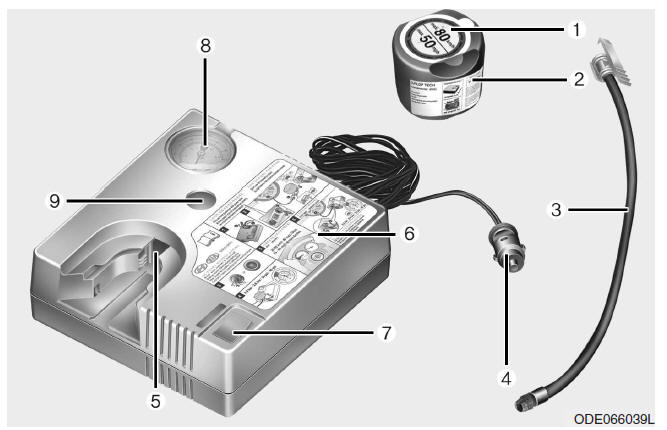

Componenten van het Tire Mobility Kit (TMK)

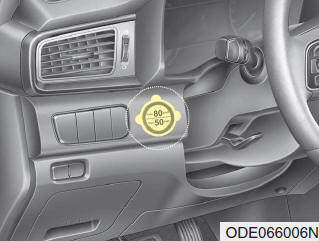

1. Snelheidsbeperkingslabel
2. Fles dichtmiddel en label met snelheidsbeperking
3. Vulslang van fles dichtmiddel naar band
4. Voedingskabel voor directe aansluiting op de accu
5. Houder voor de fles dichtmiddel
6. Compressor
7. AAN/UIT-schakelaar
8. Drukmeter voor de bandenspanning
9. Knop om de bandenspanning te verlagen

De stekkers, kabel en vulslang kunnen opgeborgen worden in de compressorbehuizing.

Volg de hieronder beschreven procedure nauwgezet, omdat het afdichtingsmiddel anders onder hoge druk kan ontsnappen.

Gebruik van de Tire Mobility Kit

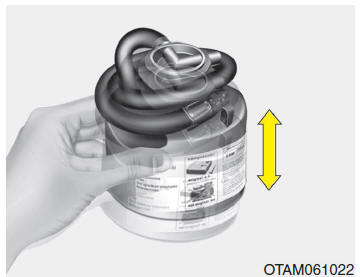

1. Schud de fles bandenreparatievloeistof.

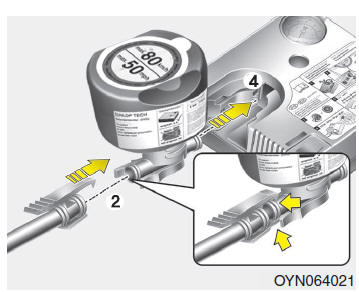

2. Schroef de vulslang (2) op de aansluiting van de fles met bandenreparatievloeistof (1).

3. Plaats de fles met bandenreparatievloeistof rechtop in de compressorbehuizing (4).

4. Zorg ervoor dat de knop (9) op de compressor niet is ingedrukt.

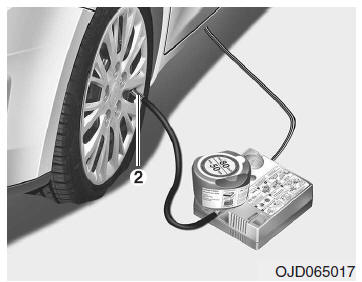

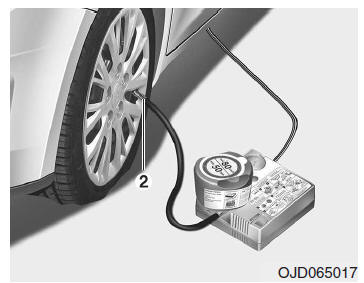

5. Schroef de ventieldop van de defecte band los en schroef de vulslang (2) van de fles bandenreparatievloeistof op het ventiel.

6. Zorg ervoor dat de compressor uitgeschakeld is, stand 0.

7. Steek de aansluiting van de compressor in de 12V-aansluiting van de auto.

AANWIJZING Gebruik voor het aansluiten van het aansluitsnoer alleen de 12Vaansluiting aan voorpassagierszijde.

8. Zet het contact in stand ON, zet de compressor aan en laat de compressor gedurende 5 - 7 minuten lopen, zodat de band tot de juiste spanning met bandenreparatievloeistof wordt gevuld.

(Raadpleeg "Banden en wielen" in hoofdstuk 8.) De bandenspanning na het vullen van de band is niet belangrijk; deze wordt later gecontroleerd/ gecorrigeerd.

Let er bij het vullen van de band op dat de maximale spanning niet wordt overschreden en bewaar tijdens het vullen afstand tot de band.

9. Schakel de compressor uit.

10. Verwijder de vulslang van de fles dichtmiddel en het ventiel van de band.

Berg de Tire Mobility Kit weer op zijn oorspronkelijke positie in de auto op.

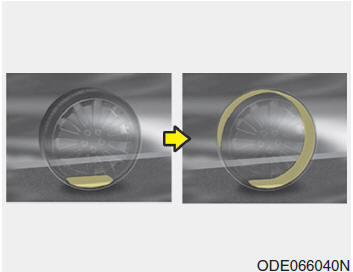

Het dichtmiddel verdelen

11. Rijd onmiddellijk ongeveer 7 - 10 km (of ongeveer 10 minuten) met de auto, zodat het afdichtingsmiddel gelijkmatig in de band wordt verdeeld.

Rijd niet harder dan 80 km/h. Rijd indien mogelijk niet langzamer dan 20 km/h.

Als u tijdens het rijden ongewone trillingen opmerkt, een abnormaal rijgedrag ervaart of bijgeluiden hoort, verlaag dan uw snelheid en rijd voorzichtig verder totdat u de auto op een veilige plaats tot stilstand kunt brengen.

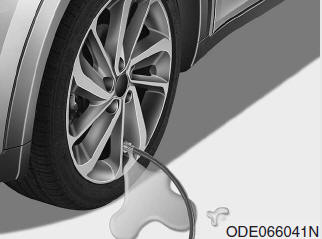

Roep in dat geval hulp in.Wanneer u de Tire Mobility Kit gebruikt kunnen de bandenspanningssensoren en velg door het afdichtingsmiddel beschadigd raken. Verwijder afdichtingsmiddel van de bandenspanningssensoren en van de velg en laat de band controleren door een officiële Kia-dealer.

Controleren van de bandenspanning

1. Stop, nadat u ongeveer 7 - 10 km (of ongeveer 10 minuten) hebt gereden, op een veilige plaats.

2. Sluit slang 9 van de compressor aan op het ventiel van de band.

3. Steek de aansluiting van de compressor in de 12V-aansluiting van de auto.

4. Breng de band op de aanbevolen spanning.

Schakel het contact in en ga dan als volgt te werk.

• De bandenspanning verhogen: Zet de schakelaar op de compressor in stand I. Schakel de compressor even uit om de huidige bandenspanningsinstelling te controleren.
• De bandenspanning verlagen: Druk knop (8) op de compressor in.

AANWIJZING Gebruik de compressor niet langer dan 10 minuten, omdat het apparaat anders oververhit raakt en beschadigd kan raken.

Om de juiste waarde te kunnen aflezen, moet de compressor worden uitgeschakeld.
