Citroen C4: 12V-accu
Procedure voor het gebruik van een hulpaccu voor het starten van de motor met behulp van startkabels en voor het laden van een lege accu.
Deze sticker hoort bij het Stop & Start-systeem en geeft aan dat er een speciale 12V-loodaccu is gebruikt die alleen losgekoppeld en/of vervangen mag worden door het CITROËNnetwerk of een gekwalificeerde werkplaats. |
Na het monteren van de accu duurt het even voordat het Stop & Startsysteem weer zal werken, hoe lang dit duurt is afhankelijk van klimatologische omstandigheden en de laadtoestand van de accu (kan tot ongeveer 8 uur duren). |

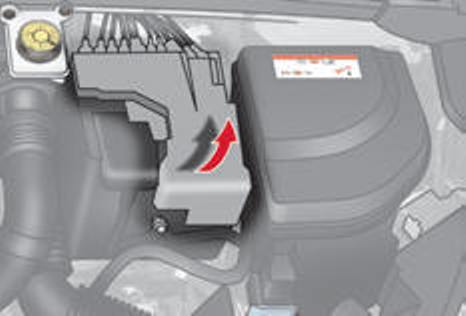

Toegang tot de accu
De accu bevindt zich onder de motorkap.
Voor toegang tot de (+) klem:
- ontgrendel de motorkap met de ontgrendelingshendel in het interieur en maak aan de buitenzijde de veiligheidshaak los,
- open de motorkap en plaats de motorkapsteun onder de motorkap om hem geopend te houden,
- beweeg het plastic beschermkapje omhoog voor toegang tot de (+) klem.

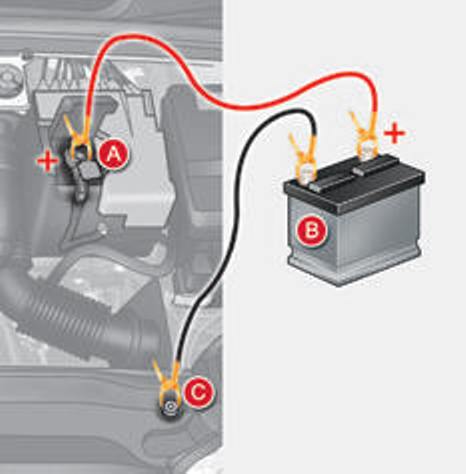

Starten van de motor met een hulpaccu en startkabels
Als de accu van uw auto ontladen is, kan de motor worden gestart met een hulpaccu (externe accu of een accu van een andere auto) en startkabels.
Controleer eerst of de nominale spanning van de hulpaccu 12 V
bedraagt en of de capaciteit van de hulpaccu minimaal gelijk is aan
die van de ontladen accu.
Start de motor niet door een acculader aan te sluiten. Koppel de pluspool (+) van de accu niet los terwijl de motor draait. |
- Verwijder, indien uw auto hiermee is uitgerust, het kunststof kapje van de pluspool (+).
- Sluit de rode kabel aan op de pluspool (+) van de ontladen accu A en vervolgens op de pluspool (+) van de hulpaccu B.
- Sluit de groene of zwarte kabel aan op de minpool (-) van de hulpaccu B (of op het massapunt van de auto met de hulpaccu).
- Sluit het andere uiteinde van de groene of zwarte kabel aan op het massapunt C van de auto met de lege accu (of op de motorsteun).
- Start de motor van de auto met de hulpaccu en laat deze gedurende enkele minuten draaien.
- Stel de startmotor in werking van de auto met de lege accu en laat de
motor draaien.
Als de motor niet direct start, zet dan het contact af en wacht even alvorens een nieuwe poging te doen.
- Wacht tot de motor stationair draait en neem dan de kabels in omgekeerde volgorde los.
- Breng, indien uw auto hiermee is uitgerust, het kunststof kapje aan op de pluspool (+).
Laden met behulp van een acculader
Bij auto's met het Stop & Start-systeem hoeven de accukabels tijdens het opladen niet losgenomen te worden. |
- Maak de accupoolklemmen los.
- Volg de aanwijzingen van de fabrikant van de acculader.
- Sluit de accukabels weer aan, te beginnen met de (-) kabel.
- Controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn met een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en klemmen.
Vóór het loskoppelen van de accukabels
Wacht 2 minuten na het afzetten van het contact.
Sluit de ruiten en de voorportieren voordat u de accukabels loskoppelt.

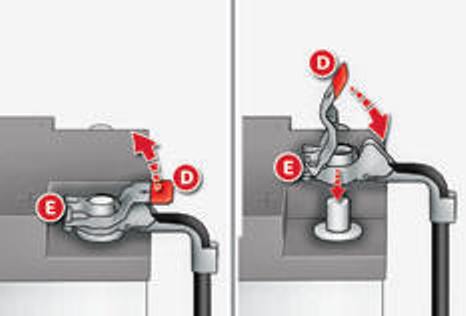

Loskoppelen van de pluspool (+)
- Trek de hendel D zo ver mogelijk omhoog om de accupoolklem E te ontgrendelen.
Weer aansluiten van de pluspool (+)
- Plaats de geopende accupoolklem E op de pluspool (+) van de accu.
- Druk verticaal op de accupoolklem E om hem goed tegen de accu aan te drukken.
- Zet de accupoolklem vast door de pasnok opzij te bewegen en vervolgens de hendel D omlaag te duwen
Forceer de hendel niet bij het omlaagduwen, aangezien de accupoolklem niet kan worden vergrendeld als deze niet correct is geplaatst; herhaal de procedure. |
Resetten na het weer aansluiten
Zet, nadat de accu weer is aangesloten, het contact aan en wacht minimaal één minuut alvorens de motor te starten: de elektronische systemen van de auto worden in die tijd gereset.
U moet zelf de volgende systemen en gegevens resetten (raadpleeg hiervoor de desbetreffende rubrieken):
- de sequentiële ruitbediening,
- de datum en de tijd,
- de instellingen van de autoradio of van het ingebouwde navigatiesysteem.
Controleer of er na het aanzetten van het contact geen foutmeldingen worden weergegeven of waarschuwingslampjes blijven branden.
Mochten er zich na deze handelingen kleine storingen blijven voordoen, raadpleeg dan het CITROËN-netwerk of een gekwalificeerde werkplaats.
Een aantal functies is niet beschikbaar als de laadtoestand van de accu onvoldoende is. |
Accu's bevatten schadelijke stoffen, zoals zwavelzuur en
lood. Accu's moeten volgens de wettelijke voorschriften worden
afgevoerd en mogen in geen geval bij het huisvuil terechtkomen.
Lever lege batterijen en accu's in bij een speciaal afvalstoffendepot. |
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is. |
Bescherm uw ogen en gezicht voordat u handelingen aan de accu
uitvoert.
Voer ingrepen aan de accu uitsluitend uit in een goed geventileerde ruimte, ver van open vuur of vonken veroorzakende bronnen, om elk risico van brand- of explosiegevaar uit te sluiten. Probeer niet een bevroren accu op te laden: de accu moet eerst worden ontdooid om explosiegevaar uit te sluiten. Als de accu bevroren is geweest, laat deze dan eerst controleren, voordat u hem laat opladen door het CITROËN-netwerk of een gekwalificeerde werkplaats. Zij controleren of de inwendige componenten zijn beschadigd en of de behuizing scheuren vertoont, waardoor giftige en corrosie-veroorzakende accuzuren zouden kunnen weglekken. Keer de polariteiten niet om en gebruik uitluitend een 12-volt accu. Maak de accupoolklemmen niet los bij draaiende motor. Laad de accu niet op zonder de accupoolklemmen los te nemen. Was uw handen als de werkzaamheden beëindigd zijn. |
Het aanduwen om de motor te starten is bij een auto met een automatische transmissie niet toegestaan. |
